Ультразвуковые волноводные сигнализаторы уровня
Ультразвуковой волноводный сигнализатор уровня ЭЛЕМЕР-СВУ-21 предназначен для контроля уровня жидких сред в открытых или закрытых резервуарах, в том числе находящихся под давлением, а также для защиты насосов от сухого хода в различных технологических процессах.
Описание: Ультразвуковые волноводные сигнализаторы уровня
Принцип действия
Принцип действия прибора основан на регистрации уровня поглощения ультразвуковых волн в чувствительном элементе при его погружении в контролируемую жидкость.
Три различные модификации чувствительного элемента дают возможность применения сигнализатора уровня в различных жидких средах включая агрессивные и взрывоопасные.
| Стержневой М1 |
 |
| Вода, нефть, нефтепродукты, растворители, сжиженные газы, кислоты и щёлочи |
| Кольцевой М2 |
 |
| Вода, нефть, мазут, вакуумный газойль, нефтепродукты, растворители, сжиженные газы, кислоты и щёлочи |
| Вилочковый М3 |
 |
| Лёгкие продукты типа сжиженного природного газа (СПГ) или широкой фракции лёгких углеводородов (ШФЛУ), высоковязкие, налипающие и застывающие жидкости |
Применение
Автоматизация технологических процессов и производств связанных с хранением и транспортированием различных жидких сред, включая агрессивные и взрывоопасные, а также находящихся под избыточным давлением в широком температурном диапазоне.

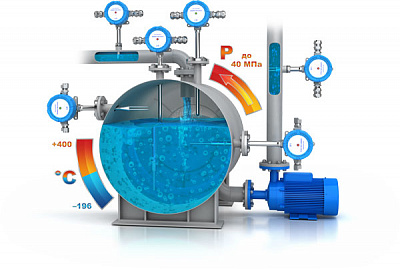

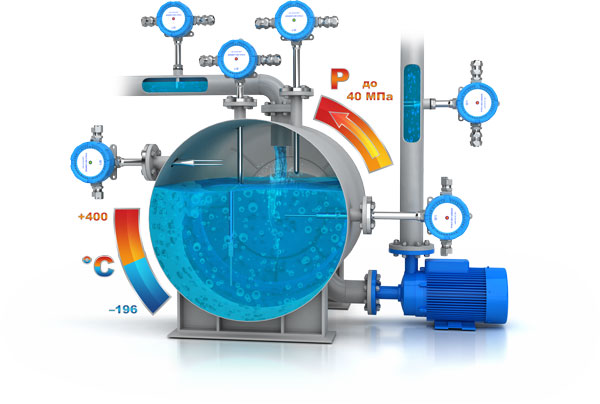

Системы защиты насосов от сухого хода, системы охлаждения компрессоров, турбин и теплообменников, трубопроводы для транспортирования жидкостей, емкости и резервуары, отстойники и сепараторы, цистерны и танки.
Характеристики: Ультразвуковые волноводные сигнализаторы уровня
Варианты исполнения:
- общепромышленное;
- взрывозащищенное: «Ехd» (1Ех d IIC T6 Gb X); «Ехi» (0Ех ia IIC T6 Ga X);
Длина погружной части зонда в зависимости от модификации чувствительного элемента, L:
- 120…4000 мм (стержневой М1);
- 80…4000 мм (кольцевой М2);
- 150…4000 мм (вилочковый М3);
Предельное давление контролируемой среды — 6,3; 16; 25; 40 МПа;
Напряжение питания — =24В;
Выходные сигналы:
- унифицированный сигнал 4…20 мА (в дискретном режиме);
- NAMUR;
- реле;
Диапазон температуры контролируемой среды — –196…+400 °С;
Степень защиты от пыли и влаги — IP67;
Диапазон температуры окружающей среды — –55…+80 °С;
Гарантия — 1,5 года.
Документация и сертификаты: Ультразвуковые волноводные сигнализаторы уровня
Опросные листы
Документация
Сертификаты
- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № TC RU C-RU.ПБ98.В.00153 (до 30.07.2023 г.) (4.9 MБ)
- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № TC RU C-RU.ПБ98.В.00155 (до 30.07.2023 г.) (1.4 MБ)
- Сертификат соответствия техническому регламенту таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» № TC RU C-RU.ПБ98.В.00154 (до 30.07.2023 г.) (2.4 MБ)
- Сертификат соответствия ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ IEC 61508-3-2018 Уровень полноты безопасности: УБП2 (SIL2) № РОСС RU.HA91.Н00022/21 (до 15.12.2024 г.)
